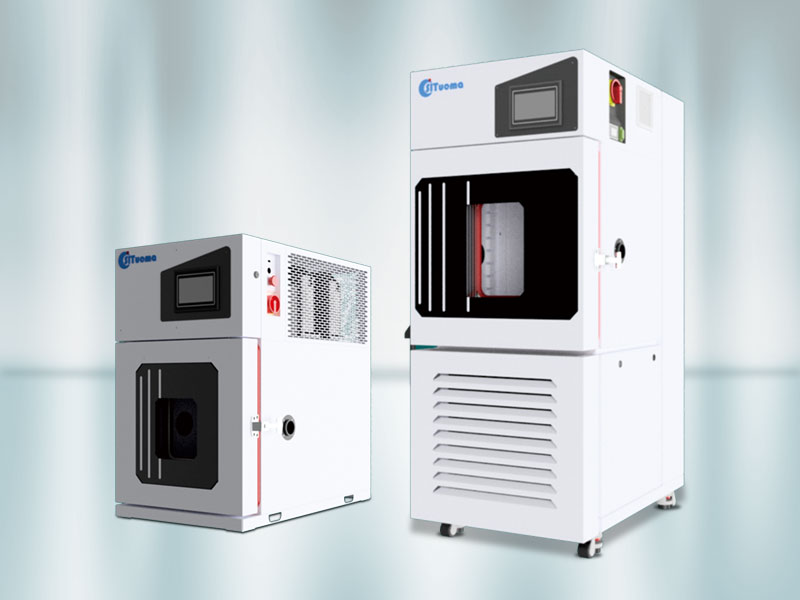

高低溫濕熱試驗箱 STH迷你系列

小型高低溫試驗箱這是思拓瑪根據客戶實驗室空間小且測試產品小型而研發的一款設備，其功能性強大，可控范圍（低溫-40/-70度到高溫150度）；用于對產品進行高低溫循環、高低溫老化、高低溫交變?cè)囼?yàn)，評估產品在環境下的承受能力或物理反應；因小型，較合適研發部門，大學高?？蒲惺遥k公樓區，寫字樓等場所選購。

13316208002

產品詳情

技術參數

　　產品特點

　　大尺寸觀察窗

　　獨特杠桿門鎖

　　樣品電源控制端子

　　左右兩側開引線孔

　　三重獨立超溫保護

　　控制器自主研發

　　標準配置

　　試樣電源控制端子

　　接地、漏電保護

　　壓縮機超壓保護裝置

　　過載及短路保護

　　壓縮機過熱保護裝置

　　循環風機過熱保護

　　2個φ50的測試孔

　　聲光報警提示功能

　　帶電熱膜的觀察窗保證視線清晰

　　加濕器防干燒保護裝置

　　不銹鋼內箱和噴塑Situoma標準色外箱

　　控制器溫濕度自整定功能

　　自診斷功能報警器發現并協助解決問題

　　總電源相序及斷相保護裝置

　　蒸發壓力調節裝置(防止?jié)駸嵩囼?yàn)時蒸發器結冰)

　　可調式超溫保護裝置(超溫保護1)

　　排氣壓力調節裝置(防止壓縮機運行時壓力過高)

　　控制器設置超溫保護(超溫保護2)

　　冷凝壓力調節裝置(水冷型為了適應冬夏不同環境)

　　控制器鎖屏功能(有效防止誤操作)

　　帶有獨特?cái)酂峁δ艿拈T(mén)封條和測試孔減少凝露和結霜

　　冷卻水供水欠壓保護裝置(水冷型)

　　門上的接水盤防止箱門打開時門上的水珠滴落

　　空氣調節通道安裝超溫保護(超溫保護2)

　　選購件

　　濕熱試驗箱純水自動供應裝置(圖1)

　　溫度記錄儀(記錄曲線)

　　遠程控制及數據傳輸用通訊接口和軟件(圖2)

　　可移動式溫度傳感器

　　空氣干燥機(圖3)

　　據用戶須求定制樣品車

　　低濕、超低濕系統(可長時間運行超低濕5℃/5%RH)

　　非標定制設備可以滿足用戶需求

　　可選用不同規格的引線孔(φ50、φ80、φ100、φ160等)

　　特殊用承重型樣品架及承重底板

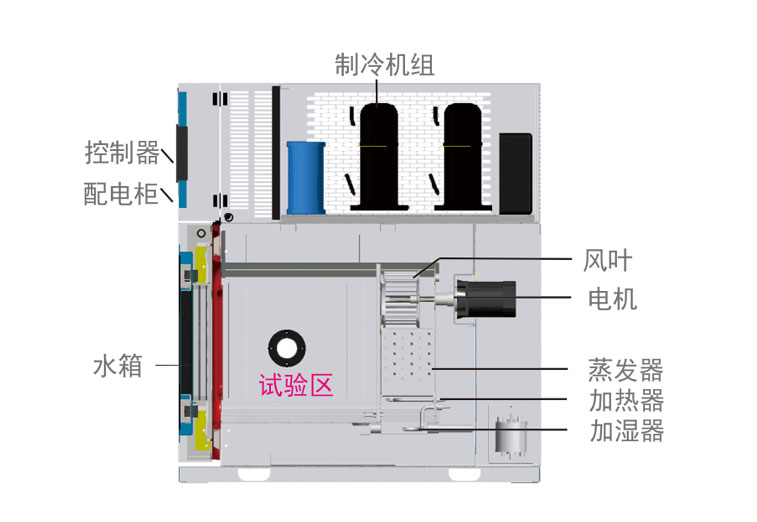

　　結構特點

　　獨特的門鎖設計，操作方便，密封性好。

　　前置式水箱設計，設計有自動加水功能，方便實用。

　　大尺寸觀察窗，方便觀察箱內的試驗樣品。

　　設備兩側開引線孔，方便在設備兩側置放測量?jī)x器及引線等。

　　內箱材料采用SUS304不銹鋼;外箱材料采用雙面鍍鋅鋼板，表面靜電噴塑處理。

　　箱體制冷系統、水路系統、電控系統已經模塊化，且分開布局，安全可靠。

　　箱內送風方式采用負壓送風結構方式，箱體頂部設計用防凝露設計。

　　送風采用軸流風葉，溫濕度恒定速度更快。

　　制冷系統

　　采用國際著名品牌進口零部件。

　　采用對臭氧層破壞系數為零的R404A和R23制冷劑。

　　冷凝器均安裝過濾裝置，保證機組長時間可靠運行。

　　制冷系統智能控制，適用負載范圍廣，運行功耗更小。

　　選用進口壓縮機：谷輪、博克或比澤爾，運行噪音更低更穩定，性能更強大。

　　所有管路焊接前通氮?dú)獗Ｗo(hù)，確保銅管內部不氧化，焊口表面涂清漆保護，是行業內達此標準的廠家之一。

　　制冷機組模塊化生產，分為分裝、部裝和總裝三個模塊;建立彎管手冊，保證系統的統一性;標準化模塊，便于安裝、調試和維護。

型號說明
(1)	(2)	(3)	(4)	(5)	(6)
S	T	H	408	40	A

(1)	S	Situoma
(2)	T	溫度
(3)	(H)	帶濕度功能
(4)	408	帶濕度功能
(5)	40	最低溫度
(6)	A	A:風冷式 W:水冷式

　　控制系統

　　Situoma觸摸式溫濕度控制器是思拓瑪公司針對環境設備行業開發;它由觸摸屏、PLC、溫度模塊和濕度模塊組成，功能強大。觸摸屏自帶可視編輯軟件、PLC邏輯編程、可擴充輸入輸出口、可擴充多點溫度;具備USB接口，可以導出數據(時間可選)，可通過RS485通訊與PC連接實現遠程監控。

　　本公司自行研發高性能控制器，65536色7"，TFT真彩觸摸屏，1024×480點陣，確保顯示效果逼真，操作舒適，整個界面風格簡潔清晰，操作方便，運行可靠。

　　控制器具有強大的偵錯保護功能，故障報警及解除說明;可擴充的輸入輸出口，可以依據要求編制不同控制程序來實現不同的功能;針對各種環境設備分別開發，可統一用軟件集中電腦控制，控制器界面風格一致，方便用戶操作。

　　采用PLC程序控制，具有定時運行、停止功能，斷電保護功能，穩定性好。

　　可接集中監控軟件，且提供通訊協議，便于用戶進行二次開發;可遠程監控多臺試驗箱。

型號			STH 24-20A	STH 36-20A	STH 75-20A	STH 150-20A	STH 24-40A	STH 36-40A	STH 75-40A	STH 150-40A	STH 24-70A	STH 36-70A	STH 75-70A	STH 150-70A

內容積（L）			24	36	75	150	24	36	75	150	24	36	75	150
內箱尺寸		W	300	300	500	500	300	300	500	500	300	300	500	500
		H	400	400	500	600	400	400	500	600	400	400	500	600
		D	200	300	300	500	200	300	300	500	200	300	300	500
外箱尺寸		W	500	500	700	700	500	500	700	700	500	500	700	700
		H	920	920	1700	1800	920	920	1700	1800	920	920	1700	1800
		D	600	700	1050	1300	600	700	1050	1300	600	700	1050	1300
溫度范圍（℃）			-20～150				-40～150				-70～150
濕度范圍(%RH)			(20～98)%RH (20～85)℃
溫度波動度（℃）			±0.5℃
溫度偏差（℃）			±2.0℃
濕度偏差(%RH)			±3.0%RH(＞75%RH) ±5.0%RH(≤75%RH)
升溫時間			-20～150℃				-40～150℃				-70～150℃
			≤40min	≤55min	≤55min	≤60min	≤40min	≤55min	≤60min	≤60min	≤45min	≤60min	≤60min	≤80min
降溫時間			+20～-20℃				+20～-40℃				+20～-70℃
			≤40min	≤40min	≤40min	≤40min	≤60min	≤60min	≤60min	≤60min	≤80min	≤80min	≤60min	≤80min
調溫調濕方式			BTC低溫冷平衡調溫(高溫SSR調溫)+低濕冷平衡調濕(高濕SSR調濕)方式
使用環境			溫度：(5～36)℃ 濕度：(30～85)%RH 氣壓：(86～106)Kpa
材料	內箱		不銹鋼板（1.0mm） SUS 304
	外箱		雙面鍍鋅鋼板（1.5mm），表面處理后靜電噴塑處理
	保溫		纖維高溫棉+聚氨脂發泡
執行器	風機		加長軸，軸流風機
	壓縮機		低噪音渦旋式壓縮機或活塞式壓縮機
	加熱器		SUS304不銹鋼鎧裝電加熱管
	加濕器		SUS316不銹鋼鎧裝加濕器
控制器系統	觸摸屏+PLC		7.0＂，800×480分辨率，混合輸出PLC
	運行方式		定值運行，程式運行，定時運行
	設定方式		簡體中文+英文，觸摸輸入
	程序容量		96組程序，每組程序102段，可設9999次循環，程序具有鏈接功能
	設定范圍		依據設備性能的最大溫度范圍值調整±5.0℃，濕度范圍(10～100)%RH(濕度設備)
	顯示分辨率		溫度：0.01℃，濕度：0.1%RH(濕度設備)，時間：s
	傳感器		PT100（鉑電阻）
	控制方式		BTC低溫冷平衡+抗積分飽和PID+自整定
	曲線記錄		具有帶電保存數據功能，屏上可以滑動瀏覽數據
	附加功能		故障報警及原因處理提示功能：定時開關機，斷電保護，用戶權限功能
	通訊功能		支持RS485，LAN(網口)，GPRS(手機)等方式通訊，方便遠程監控，數據采集：IBM PC兼容機，PⅡ以上CPU,128M以上內存，簡體中文版操作系統

	數據采集		1.配備USB接口，30秒采集一次可保存1年的曲線數據，可下載歷史曲線，歷史數據； 2.可代替記錄儀，內置超大存儲空間，連續24小時開機可保存2年的數據，采樣時間為1分鐘，可替代電腦存儲，用戶可用U盤導出歷史數據(時間可選)，生成CSV格式文件； 3.接PC機(選購)——通過電腦監控軟件記錄試驗數據，可顯示曲線，PC機可作為遠程終端，實現遠程監控。


供水	供水方式		水泵抽水
	儲水箱		10L
	水質		電阻率＞500Ω
循環水流量(t/h)			0.2	0.2	0.3	0.3	0.3	0.3	0.4	0.4	0.4	0.4	0.5	0.5
電源(V)/(Hz)			220V ±10% （50HZ）
最大電流（A）			11	11	13	20	12	12	20	20	13	13	15	25
功率（kW）			2.2	2.2	2.8	4.2	2.7	2.7	4.2	4.2	2.8	2.8	3.2	5.2
重量			70	80	100	120	80	90	120	140	90	100	130	160
標準配置			φ50測試孔左右各1個，樣品架2套，腳輪4個
安全裝置			漏電開關，電機，壓縮機，相序，超溫，干燒等保護功能
